J941H電動電站截止閥

產品詳情

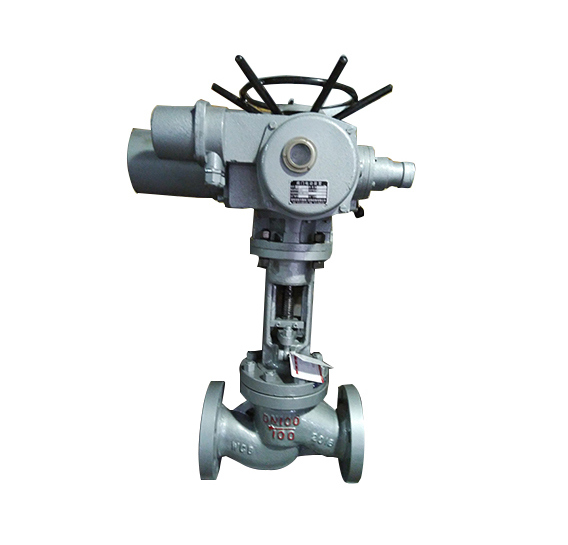

型號：J941H-100C電動電站截止閥

閥門結構特點與用途

1.可以安裝在管道的任何位置上，介質從下往上流。
2.不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性、足夠的強度。
3.合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點.
J941H-100C電動截止閥產品詳情
電站截止閥適用于石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。
電站截止閥是由電動執行機構和截止閥兩部分組成。電動截止閥是一種比較新型的閘閥類別，它有著自身結構所一些性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
J941H-100C電動截止閥試驗壓力

公稱壓力 Pressure Class	試驗壓力Testpressure
公稱壓力 Pressure Class	殼體 Shell	密封（水） Seat(water)	密封（氣） Seat(Air)	上密封（水） Back Seat (water)
1.6	2.4	1.8	0.6	1.8

公稱壓力 Pressure Class	試驗壓力Testpressure
公稱壓力 Pressure Class	殼體 Shell	密封（水） Seat(water)	密封（氣） Seat(Air)	上密封（水） Back Seat (water)
2.5	3.8	2.8	0.6	2.8

公稱壓力 Pressure Class	試驗壓力Testpressure
公稱壓力 Pressure Class	殼體 Shell	密封（水） Seat(water)	密封（氣） Seat(Air)	上密封（水） Back Seat (water)
4.0	6.0	4.4	0.6	4.4

公稱壓力 Pressure Class	試驗壓力Testpressure
公稱壓力 Pressure Class	殼體 Shell	密封（水） Seat(water)	密封（氣） Seat(Air)	上密封（水） Back Seat (water)
6.4	9.6	7.0	0.6	7.0

公稱壓力 Pressure Class	試驗壓力Testpressure
公稱壓力 Pressure Class	殼體 Shell	密封（水） Seat(water)	密封（氣） Seat(Air)	上密封（水） Back Seat (water)
10.0	15.0	11.0	0.6	11.0

J941H-100C電動電站截止閥尺寸表:

公稱壓力1.6MPa
DN	L	D	D1	D2	b	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	16	3	4-18	645	48
65(DZW10I)	290	180	145	120	18	3	4-18	690	60
80(DZW10)	310	195	160	135	20	3	8-18	715	65
100(DZW15)	350	215	180	155	20	3	8-18	770	71
125(DZW20)	400	245	210	185	22	3	8-18	780	119
150(DZW30)	480	280	240	210	24	3	8-23	810	231
200(DZW45)	600	335	295	265	26	3	12-23	967	320
250(DZW60)	650	405	355	320	30	3	12-25	1143	550
300(DZW90)	750	460	410	375	30	3	12-25	1292	785

公稱壓力2.5MPa

DN	L	D	D1	D2	b	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	20	3	4-18	645	50
65(DZW10I)	290	180	145	120	22	3	8-18	690	62
80(DZW15)	310	195	160	135	22	3	8-18	715	67
100(DZW20)	350	230	190	160	24	3	8-23	770	73
125(DZW30)	400	270	220	188	28	3	8-25	780	127
150(DZW45)	480	300	250	218	30	3	8-25	875	215
200(DZW60)	600	360	310	278	34	3	12-25	967	322
250(DZW90)	650	425	670	332	36	3	12-30	1153	585
300(DZW120)	750	485	430	390	40	4	16-30	1292	795

公稱壓力4.0MPa
DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	88	20	4	3	4-18	645	61
65(DZW10I)	290	180	145	120	110	22	4	3	8-18	690	75
80(DZW20I)	310	195	160	135	121	22	4	3	8-18	715	84
100(DZW30)	350	230	190	160	150	24	4.5	3	8-23	770	101
125(DZW45)	400	270	220	188	176	28	4.5	3	8-25	782	207
150(DZW60)	480	300	250	218	204	30	4.5	3	8-25	875	226
200(DZW90I)	600	375	320	282	260	38	4.5	3	12-30	1160	339

公稱壓力6.4MPa
DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50(DZW15)	300	175	135	105	88	26	4	3	4-23	710	64
65(DZW20)	340	200	160	130	110	28	4	3	8-23	734	77
80(DZW30)	380	210	170	140	121	30	4	3	8-23	785	86
100(DZW60)	430	250	200	168	150	32	4.5	3	8-25	837	171
125(DZW90)	500	295	240	202	176	36	4.5	3	8-30	1031	243
150(DZW90)	550	340	280	240	204	38	4.5	3	8-34	1066	296
200(DZW120)	650	405	345	300	260	44	4.5	3	12-34	1213	420

公稱壓力10.0MPa
DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50(DZW20)	300	195	145	112	88	28	4	3	4-25	714	81
65(DZW30)	340	220	170	138	110	32	4	3	8-25	734	102
80(DZW60)	380	230	180	148	121	34	4	3	8-25	800	175
100(DZW90)	430	265	210	175	150	38	4	3	8-30	950	194
125(DZW90)	500	310	250	210	176	42	4.5	3	8-34	1142	285
150(DZW120)	550	350	290	250	204	46	4.5	3	12-34	1240	450
200(DZW180)	650	430	360	312	260	54	4.5	3	12-41	1425	850
