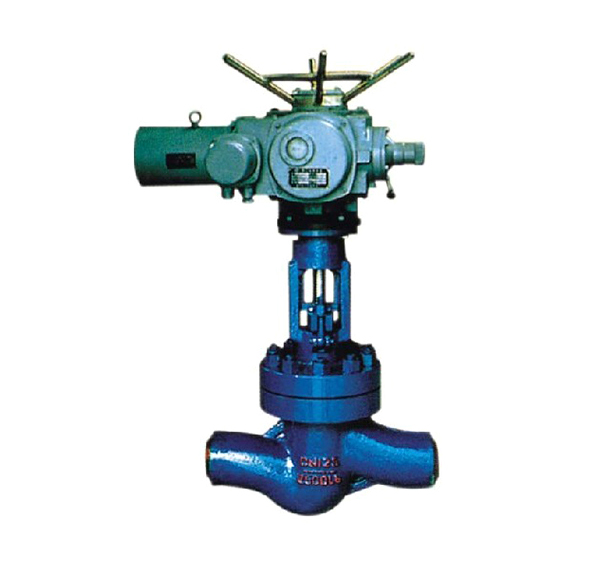

170V電站截止閥
產品詳情
電動電站截止閥
型號：J961Y-P54100V/140V/170V
電站截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。
截止閥的主要優點：
1）與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2）密封面不易磨損、擦傷，密封性較好，壽命較長。
3）啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
電站截止閥的主要特點及用途
①閥門與管路連接采用焊接式結構，安裝方便，無泄漏。
②密封面不易磨損、擦傷、密封性能好、壽命長。
③結構緊湊、啟閉性好、高度小、維修方便。
④適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
⑤多種結構形式，便于用戶選擇。
焊接連接的截止閥適用于公稱壓力PN20.0～32.0Mpa及P(54)100V～P(57)170V，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
電站截止閥主要性能和使用范圍
產品型號 | 公稱壓力PN(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度（℃） | 適用介質 | |||
殼體強度 | 密封 | P54 | P55 | P57 | ||||
J61 | H | -100 | ||||||
Y | ||||||||
10 | 15 | 11 | / | / | / | ≤450(425) | 水、蒸汽、油品 |
J61 | H | -200 | |||||
Y |
20 | 30 | 22 | / | / | / |
J61 | H | -250 | |||
Y |
25 | 38 | 28 | / | / | / |
J61 | H | -320 | |||
Y |
32 | 48 | 36 | / | / | / | |||
J61Y-P54100V | / | 30 | 12.5 | 10 | / | / | ≤540 | 蒸汽 |
J61Y-P54140V | / | 38 | 17.5 | 14 | / | / | ||
J61Y-P54170V | / | 53 | 21.3 | 17 | / | / | ||
J61Y-P55100V | / | 38 | 12.5 | / | 10 | / | ≤550 | |
J61Y-P55140V | / | 48 | 17.5 | / | 14 | / | ||
J61Y-P55170V | / | 53 | 21.3 | / | 17 | / | ||
J61Y-P57100V | / | 48 | 12.5 | / | / | 10 | ≤570 | |
J61Y-P57140V | / | 55 | 17.5 | / | / | 14 | ||
J61Y-P57170V | / | 60 | 21.3 | / | / | 17 |
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 手輪 | 緊固件 |
J61H型 | 25 | 25 | 鉻不銹鋼 | 鉻不銹鋼 | 鉻不銹鋼 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 | 碳鋼 |
J61Y型 | 25 | 25 | 鉻不銹鋼 | 25 | 硬質合金 | ||||
J61Y-P54型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬質合金 | ||||
J61Y-P55型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬質合金 | ||||
J61Y-P57型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬質合金 |
主要性能和使用范圍
產品型號 | 公稱壓力PN(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度（℃） | 適用介質 | |||
殼體強度 | 密封 | P54 | P55 | P57 | ||||
J961 | H | -100 | ||||||
Y | ||||||||
10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 |
J961 | H | -200 | |||||
Y |
20 | 30 | 22 | / | / | / |
J961 | H | -250 | |||
Y |
25 | 38 | 28 | / | / | / |
J961 | H | -320 | |||
Y |
32 | 48 | 36 | / | / | / | |||
J961Y-P54100V | / | 30 | 12.5 | 10 | / | / | ≤540 | 蒸汽 |
J961Y-P54140V | / | 38 | 17.5 | 14 | / | / | ||
J961Y-P54170V | / | 48 | 21.3 | 17 | / | / | ||
J961Y-P55100V | / | 38 | 12.5 | / | 10 | / | ≤550 | |
J961Y-P55140V | / | 48 | 17.5 | / | 14 | / | ||
J961Y-P55170V | / | 53 | 21.3 | / | 17 | / | ||
J961Y-P57100V | / | 48 | 12.5 | / | / | 10 | ≤570 | |
J961Y-P57140V | / | 55 | 17.5 | / | / | 14 | ||
J961Y-P57170V | / | 60 | 21.3 | / | / | 17 |
主要尺寸
公稱通徑 | 主要外形尺寸和連接尺寸 | |||||
L | D1 | D2 | D3 | α | H | |
J961 | H | -100、200、250、320 J961Y-P54100V、P54140V、P54170V | ||||
Y | ||||||
15 | 150 | 17 | 36 | / | 37.5° | 518 |
20 | 135 170 | 22 | 42 | / | 37.5° | 518 |
25 | 135 170 | 26 | 42 | / | 37.5° | 518 |
32 | 170 180 | 31 | 44 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50（1） | 250 | 50 | 82 | / | 32° | 728 |
50（2） | 320 350 | 50 | 82 | / | 32° | 748 |
65 | 370 260 | 69 | 100 | 110 | 32° | 829 |
80 | 400 430 470 | 84 | 108 | 130 | 32° | 898 |
100 | 455 560 | 107 | 144 | 165 | 32° | 913 |
125 | 600 | 124 | 170 | 184 | 32° | 1182 |
150 | 700 | 146 | 180 | 212 | 32° | 1278 |
J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V | ||||||
15 | 150 | 17 | 40 | / | 37.5° | 518 |
20 | 135 170 | 22 | 46 | / | 37.5° | 518 |
25 | 135 170 | 26 | 46 | / | 37.5° | 518 |
32 | 170 180 | 31 | 49 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50(1) | 250 | 50 | 90 | / | 32° | 728 |
50(2) | 320 350 | 50 | 90 | / | 32° | 748 |
65 | 370 260 | 69 | 104 | 110 | 32° | 829 |
80 | 400 430 470 | 84 | 110 | 140 | 32° | 898 |
100 | 455 560 | 107 | 148 | 170 | 32° | 913 |
125 | 600 | 124 | 170 | 184 | 32° | 1182 |
150 | 700 | 146 | 180 | 212 | 32° | 1278 |
