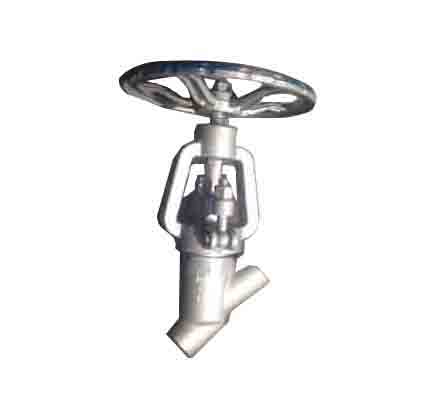

Y型截止閥J65Y-320
產品詳情
1.J65Y-320,Y型高壓焊接截止閥的詳細資料:
產品特點：Y形截止閥閥瓣與閥桿設計為一體結構,流道與管道成一斜線,閥座密封面采用錐形結構,其優點是介質對密封面的沖刷小,不易存留雜質,減少密封面磨損和擦傷,對密封面起一定的保護作用。
查看廠家的熱門產品：電站截止閥
2.J65Y-320,Y型高壓焊接截止閥主要零件材料：
零件名稱 | 材料牌號 | ||
閥體 | WCB | WC6 | WC9 |
活塞 | A105 | WC6 | WC9 |
閥蓋 | 25 | 12Cr1MoVA | |
閥桿 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
密封環 | 05F | 05F | 柔性石墨 |
四開環 | 1Cr13 | 20CrMOIVIA | |
填料 | BSP-600 | BSP-600 | |
支架 | WCB | WCB | |
閥桿螺母 | ZQAL9-4 | ZQAL9-4 | |
三應用規范：
1、設計制造JB3595規定
2、結構長度按JB3595規定或按用戶要求
3、連接端按JB3595規定或按用戶要求
4、閥門檢查和試驗按JB3595規定
四、訂貨號、尺寸和重量：
公稱通徑 DN（mm） | 尺寸 | 重量（Kg） | |||||
L | D1 | Do | H | Lo | L1 | ||
PN32（320） J565Y-320V型 | |||||||
80 | 390 | 64 | 120 | 750 | - | - | 121 |
100 | 480 | 108 | 185 | 870 | - | - | 212 |
125 | 533 | 132 | 218 | 995 | - | - | 312 |
150 | 610 | 166 | 245 | 1205 | - | - | 510 |
175 | 750 | 175 | 278 | 1565 | - | - | 708 |
200 | 762 | 200 | 290 | 1670 | - | - | 980 |
225 | 850 | 108 | 310 | 1705 | - | - | 1060 |
250 | 914 | 248 | 348 | 1870 | - | - | 1380 |
300 | 1041 | 300 | 430 | 2335 | - | - | 2824 |
P54（140） J565Y-P54140V型 | |||||||
80 | 390 | 64 | 120 | 750 | - | - | 130 |
100 | 480 | 108 | 185 | 870 | - | - | 212 |
125 | 580 | 132 | 218 | 995 | - | - | 312 |
150 | 630 | 166 | 245 | 1205 | - | - | 510 |
175 | 750 | 175 | 278 | 1565 | - | - | 708 |
200 | 771 | 200 | 290 | 1670 | - | - | 980 |
225 | 850 | 108 | 310 | 1705 | - | - | 1060 |
250 | 930 | 248 | 348 | 1870 | - | - | 1380 |
300 | 1060 | 300 | 430 | 2335 | |||
