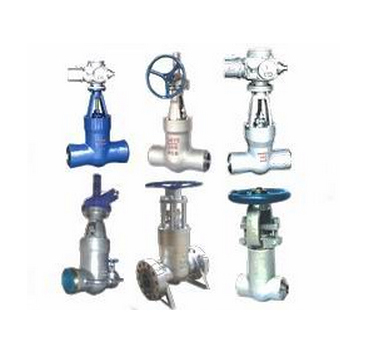

Z62Y雙閘板閘閥
產品詳情
Z62Y雙閘板閘閥的使用溫度450-570℃，壓力PN1.6-70.0,公稱通徑15mm-300mm材質：1Cr5Mo，12CrMorV，ZG12CrMoV廣泛用于鋼鐵、冶金、化工行業及電力、能源發電廠等設施。
電站閥的技術工藝優勢：
1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制承壓件質量；
5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；
6、電站閥采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
8、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測；
9、Z60 系列 閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死； Z62Y 系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面吻合度，特別便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越可靠；
電站閥的結構優勢
1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
4. Y雙閘板閘閥相關標準
JBT 3595-2002電站閥門 一般要求
JB/T 5263-2005 電站閥門鑄鋼件技術條件
JB/T 4018 電站閥門 型號編制方法
DL 959-2005 電站鍋爐安全閥應用導則
DLT 531-1994電站高溫高壓截止閥閘閥技術條件
DLT 641-2005 電站閥門電動執行機構
DLT 850-2004 電站配管
GB 10869 電站調節閥技術條件
GBT 10868-2005 電站減溫減壓閥
5. 電站閥與其他閥門區別
Y雙閘板閘閥的主要零件材料及使用范圍：
產品型號 | Z60Y-200/250/320 | Z60Y-P 55100/140/ 170V |
閥 體 | 20/WCB | 12Cr1MoV/WC6/WC9 |
閥 蓋 | 20/WCB | 12Cr1MoV/WC6/WC9 |
閥 桿 | 38CrMoAlA | 38CrMoAlA /25Cr2MoV |
閘 板 | 20/WCB | 12Cr1MoV/WC6/WC9 |
螺 栓 | 35CrMoA | 25Cr2MoV |
適 用 介 質 | 水，汽，油品等 | 水，汽，油品等 |
高工作溫度 | 450/ 425 ℃ | 552/ 570 ℃ |
主要連接尺寸，外形尺寸及重量：
公稱通徑 | 連 接 尺 寸 | 外 形 尺 寸 | 重 量 （ Kg ） | ||||||
D | D1 | D2 | α | 配管尺寸 * | L | W | H | ||
型 號 | Z60Y-200 Z62Y-200 Z60Y-P 55 100V Z62Y-P 55 100V | ||||||||
50 模鍛 | 80 | 60 | 32.5 | 76x8 | 260 | 400 | 586 | ||
80 模鍛 | 168 | 108 | 80 | 32 | 108x14 | 457 | 450 | 549 | |
100 模鍛 | 170 | 133 | 101 | 32 | 133x16 | 457 | 450 | 550 | |
100 自由鍛 | 170 | 133 | 101 | 32 | 133X16 | 457 | 450 | 745 | |
125 自由鍛 | 195 | 168 | 128 | 32 | 168x22 | 457 | 450 | 745 | |
150 | 225 | 198 | 154 | 32 | 194x15 | 700 | 600 | 821 | |
175 | 240 | 220 | 183 | 32 | 219x16 | 750 | 700 | 890 | |
225A | 300 | 278 | 233 | 32 | 273X20 | 900 | 700 | 990 | |
225D 自由鍛 | 300 | 278 | 217 | 32 | 273X28 | 750 | 700 | 990 | |
250 | 345 | 331 | 275 | 12 | 325X25 | 914 | 1515 | ||
* 實際配管尺寸可依合同要求加工 ;DN150 以上可選配齒輪驅動機構
公稱通徑 | 連 接 尺 寸 | 外 形 尺 寸 | 重 量 （ Kg ） | ||||||
D | D1 | D2 | α | 配管尺寸 * | L | W | H | ||
型 號 | Z60Y-250 Z62Y-250 Z60Y-P 55 140V Z62Y-P 55 140V | ||||||||
50 模鍛 | 80 | 56 | 32.5 | 76x10 | 260 | 400 | 586 | ||
80 模鍛 | 168 | 108 | 80 | 32 | 108x14 | 457 | 450 | 549 | |
應用規范：
1、設計、制造：E101
2、結構長度：E101
3、對焊連接：78DG ANSI B16。25
4、檢查和試驗：E101
訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、
壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，
我們的工程師 廠家會專心為您審核與分析。
四、以上價格均為虛價，有意者請聯系我們。我們可以為您提供專業的解決方案，
包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，
為您提供 新的閥門知識、 好的服務、 佳的技術顧問。如有任何疑問，您可以致電給我們,
我們一定會盡心盡力為您提供 的服務。我們立志成為世界領先的閥門制造商。
通過密切關注客戶需求與應用體驗，把握市場導向：通過高強度的研發投入，保持技術領先；
通過科學管理和文化塑造，提升組織能力；通過高度重視和持續改進，讓質量和服務成為我們的品牌標志。
歡迎您訪問我們的網站www.dfmall.com.cn，首先感謝您對我們威恩的關注，如果您對我們的產品、服務有任何建議或者疑問的話，請立即聯系我們！我們一定會盡心盡力為您提供 的服務。 后威恩人祝福您----尊貴的客人！??！
