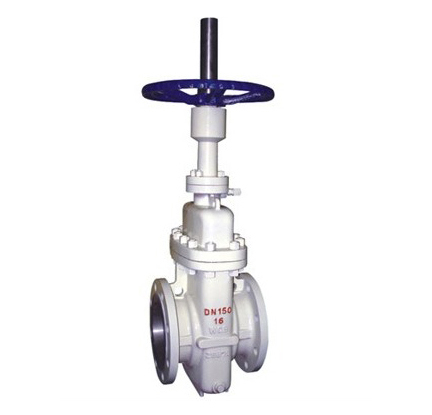

水封電站閘閥

產品詳情

水封電站閘閥適用于公稱壓力100MPa，工作溫度425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

電站閥的產品特點

1、S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠

2、產品結構簡單、緊湊合理、檢修方便、使用壽命長

3、電站閥在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量

4、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。

水封電站閘閥設計與制造標準：●設計與制造：GB12234

●法蘭尺寸：GB9113　JB79

●壓力溫度：JB/T74　GB9131

●結構長度：GB/T12221

●檢驗與試驗：JB/T9092　GB12224

·水封閘閥-主要性能規范 Chief property and specification

試驗壓力 Test pressure	公稱壓力PN/MPa
試驗壓力 Test pressure	1.0	1.6	2.5	4.O	6.4	1O.0
殼體強度試驗 Shell Strength test	1.5	2.4	3.8	6.O	9.6	15.0
密封試驗 Seal test	1.1	1.8	2.8	4.4	7.0	11.O
上密封試驗 Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗 Leak- proofness test	0.5～O.7

·水封電站閥-使用范圍 Scope of use

產品類別 Product classification	適用溫度/℃ Working temperature	適用介質 Suitable medium
碳鋼型(C) Carbon steel	≤425	水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas
合金鋼(I) Alloy steel	≤540	水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas

·水封閘閥-主要零件材料 Material for Main Parts

產品類型 Product type	零件名稱Part name
產品類型 Product type	閥體、閥蓋、支架 B0dy，BOnnet，Yoke	閥桿 Valve rod	閘板、閥瓣、密封面 Walge gate Disc Sealface	閥座密封面 Seatring seal face	閥桿螺母 Yoke nut	填料 Packing
碳鋼型(C) Carbon steel	WCB 25	1Crl3 或2Crl3	Crl3型不銹鋼或硬質合金 Sainlesssteelor carbidealloy	不銹鋼 Stainlesssteel	鋁青銅 Albronze	柔性石墨 F18xible graphite
合金鋼(I) Alloy steel	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	鈷基合金	硬質合金 Carbide alloy	鋁青銅 Albronze	柔性石墨 F18xible graphite

電站閥-主要尺寸/mm Main dimensions
DS/Z44H-16、25 DS/Z44Y-16I、25I

注：PN1.6(16)閥門允許作為PN1.0(10)壓力選用
DS/Z44H-40、64、100 DS/Z44Y-40I、64I、100I
