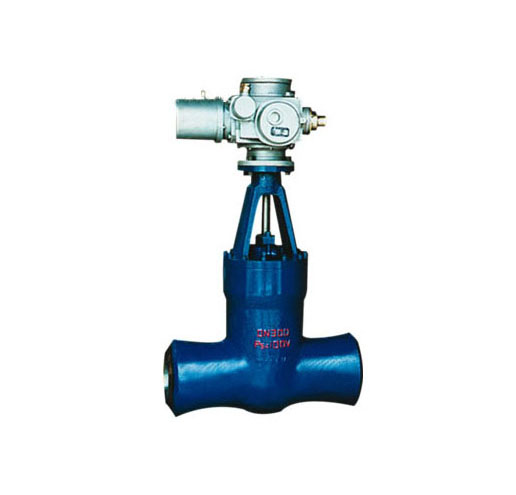

高溫高壓電站閘閥Z960Y

1、設計制造按J日/丁3595等標準。
2、閥門中腔采用壓力自緊式密封結構，密封性能好。支管兩端為焊接結構。
3、閘板和閥座密封面采用司太立鉆基硬質合金堆焊而成，耐磨、而腐蝕、抗擦傷性能好。

structure feature:

1、design standard JB/T3595.
2、sealed by pressure yoke is welded.
3、sealing surface: stellite, good wearable and long duration.

零件名稱 name of parts

琳斗牌號加加加d斑t刃玲

閥體議 body

WCB

WC6

WC9

閥板 webge

WCB

WC6

WC9

閥蓋 bonnet

25

12Cr1Mo1VA

閥桿 stem

1Cr17Ni2

閥座 sealing seat

25

密封環 sealing ring

軟鋼 soft steet

軟鋼 soft steel

軟鋼 soft steel

填料 packing

增強柔性石墨 expanded graphite

支架 yoke

WCB

WCB 或 WC6

閥桿螺母 nut

鋁青銅 aluminium - bronze

型號
type

試驗壓力 testing pressure

工作壓力
working temperature

工作溫度
suitable medium suitable medium

適用介質
water steam

殼體
shell test

液密封
seat test(liquid)

氣密封
seat test pressure working pressure

Z960Y-250

37.5

27.5

0.6MPa

≤425℃

水、蒸汽

Z960Y-320

48

36

Z960Y-P54100V

30

22

P5410

≤540℃

Z960Y-P54170V

48

36

P5417

公稱通徑

主要外形尺寸及連接尺寸 Main size of Appearance

電動裝置
actuators

重量
weight

d

L

H

L1

L2

DN Z960Y-250

100

84

406

1164

437

277

DZW45

234

125

100

483

1402

437

277

DZW60

343

175

158

711

1650

554

309

DZW180

638

225

200

864

1650

554

309

DZW180

654

300

280

1067
